5 LED Audio Level Indicator Kit Learn to Solder PCB
الصورة 1 من 4
تعلّم اللحام

مجموعة مؤشر مستوى الصوت بـ 5 مصابيح LED - تعلّم اللحام على لوحة PCB

‏3 US$

متوفر

1
01

نظرة عامة

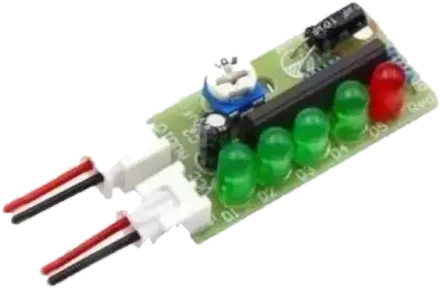

  • مؤشر LED لوغاريتمي من 5 نقاط لعرض إشارة الصوت بوضوح.
  • خرج بتيار ثابت لأداء موثوق.
  • نطاق واسع لجهد التشغيل من 3.5V إلى 12V، ما يجعله مناسبًا لمصادر طاقة مختلفة.
  • شدة سطوع قابلة للضبط لتخصيص عرض LED بما يناسب محيطك.

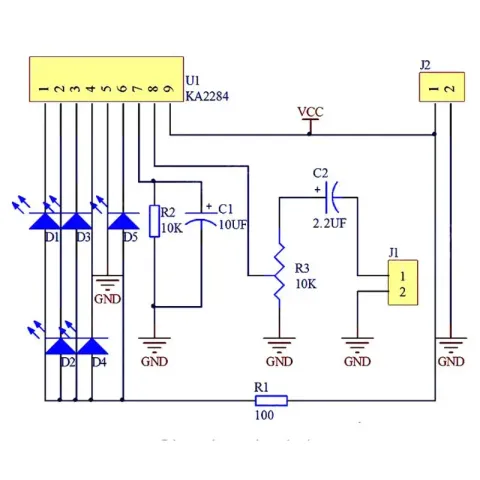

  • يتضمن مؤشر مستوى KA2284 لتضخيم دقيق للإشارة.
  • لا حاجة إلى توصيلات إضافية لصمامات ثنائية أو ترانزستورات بفضل دارة ALC المتقدمة.

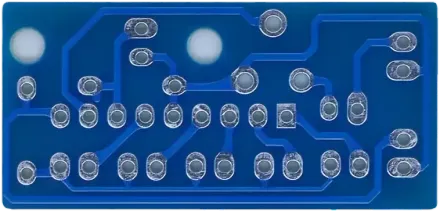

  • لوحة دارة FR4 متينة بسماكة 1.6mm بمواصفات عسكرية تضمن أداءً طويل الأمد.

لماذا تستخدم هذه المجموعة؟

هذه المجموعة مثالية لكل من يحتاج إلى مراقبة الصوت في الوقت الفعلي عبر مؤشرات LED. سواء كنت تبني أنظمة صوتية مخصّصة، أو تعالج أعطال أنظمة الصوت، أو تتعلّم أساسيات الإلكترونيات، توفّر لك هذه المجموعة إشارة بصرية واضحة…

متى تستخدمها

مجموعة مؤشر مستوى الصوت بمصابيح LED هذه مثالية للاستخدام في تطبيقات صوتية متنوعة، منها كشف الإشارة، ومراقبة أداء مكبّرات الصوت، واختبار المعدات الصوتية. كما أنها أداة مفيدة لمشاريع الإلكترونيات اليدوية (DIY) التي تتطلب…

02

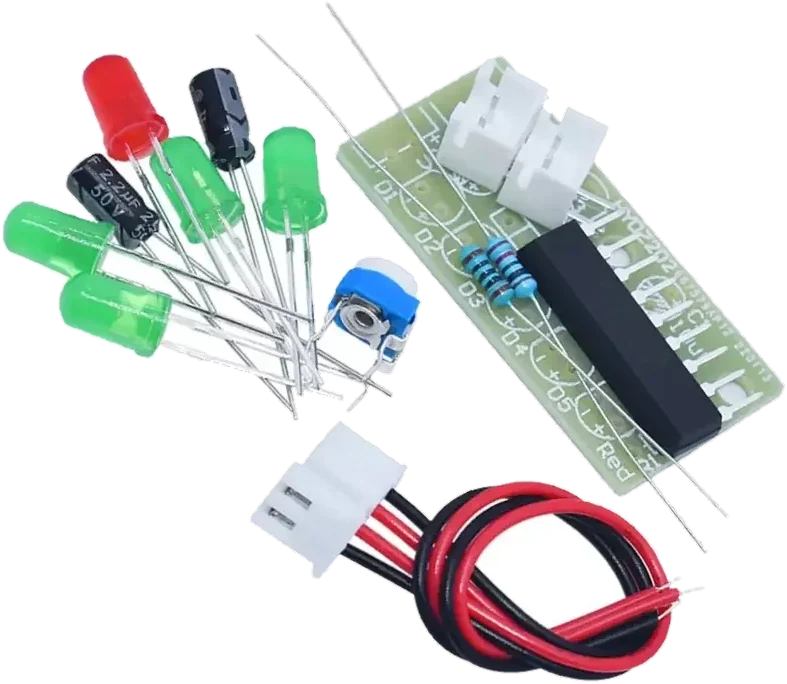

محتويات العلبة

14 قطعة في المجموع

  • ×2موصل 2P
  • ×1PCB (لوحة دارة مطبوعة)
  • ×1دارة متكاملة KA2284 IC
  • ×1مقاومة 100Ω
  • ×1مقاومة 100K
  • ×1مكثّف 10uF
  • ×1مكثّف 2.2uF
  • ×4مصباح LED أخضر 5MM
  • ×1مصباح LED أحمر 5MM
  • ×1مقاومة متغيرة 103
03

طريقة الاستخدام

5 خطوات

  1. 1

    تأكّد من وضع المقاومات بقيمها الصحيحة في أماكنها كما هو موضّح على لوحة الدارة.

  2. 2

    انتبه إلى القطبية عند توصيل المكثّفات الإلكتروليتية ومصابيح LED.

  3. 3

    استخدم درجة حرارة لحام مناسبة لتجنّب إتلاف مصابيح LED.

  4. 4

    ركّب شريحة KA2284 في الاتجاه الصحيح بحيث يكون النص المكتوب عليها مواجهًا لمصابيح LED.

  5. 5

    تأكّد من تزويد الدارة بمصدر طاقة مستقل (DC 3.5V-12V).

04

الوصف

لماذا تستخدم هذه المجموعة؟

هذه المجموعة مثالية لكل من يحتاج إلى مراقبة الصوت في الوقت الفعلي عبر مؤشرات LED. سواء كنت تبني أنظمة صوتية مخصّصة، أو تعالج أعطال أنظمة الصوت، أو تتعلّم أساسيات الإلكترونيات، توفّر لك هذه المجموعة إشارة بصرية واضحة لمستويات الصوت. تساعدك مجموعة مصابيح LED على تتبّع شدة إشارة الصوت، إذ يضيء عدد أكبر من المصابيح كلما ازدادت قوة الإشارة.

متى تستخدمها

مجموعة مؤشر مستوى الصوت بمصابيح LED هذه مثالية للاستخدام في تطبيقات صوتية متنوعة، منها كشف الإشارة، ومراقبة أداء مكبّرات الصوت، واختبار المعدات الصوتية. كما أنها أداة مفيدة لمشاريع الإلكترونيات اليدوية (DIY) التي تتطلب عرضًا مرئيًا لإشارة الصوت.
