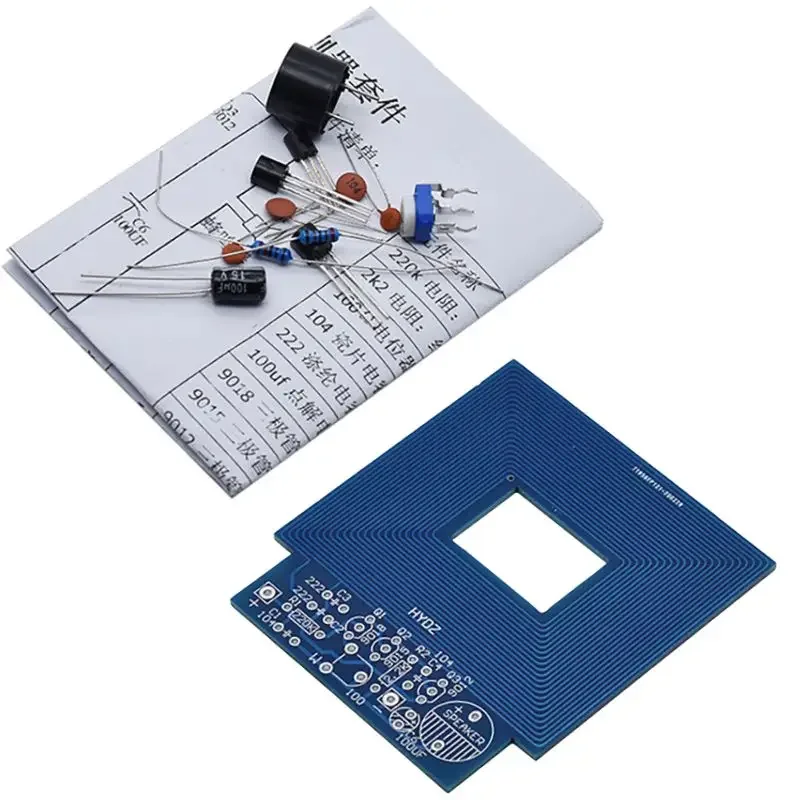

مجموعة كاشف المعادن لتعلّم اللحام

تُعدّ مجموعة كاشف المعادن اليدوية (DIY) طريقة ممتازة لاستكشاف أساسيات الإلكترونيات وكشف المعادن. صُمّمت هذه المجموعة للمبتدئين والهواة، وهي تساعدك على بناء كاشف معادن يعمل بالكامل وفق مبدأ التذبذب عالي التردد. ومن خلال ضبط المقاومة المتغيرة، يمكن معايرة المذبذب لكشف الأجسام المعدنية بدقة.

صُمّمت هذه المجموعة لكشف المعادن عن طريق ضعف التذبذب عندما يتجاوز الجهد المتناوب 0.6V، ما يشير إلى وجود معدن ويشغّل الصفّارة. وهي مثالية لكشف المعادن بالقرب من المصاعد أو لتتبّع المركبات على الطرق، ما يجعل كاشف المعادن هذا مفيدًا جدًا في التطبيقات العملية.

الفوائد الرئيسية

1. تعلّم أساسيات دارات التذبذب عالي التردد.
2. تعليمات سهلة المتابعة لتجميع كاشف المعادن الخاص بك.
3. يكشف الأجسام المعدنية في بيئات مختلفة، مثل محيط المصاعد أو المركبات.
4. يتضمن مقاومة متغيرة قابلة للضبط لمعايرة حساسية الكشف بدقة.
5. مناسب للهواة والطلاب وعشّاق الإلكترونيات اليدوية (DIY).

تعليمات البناء

1. ابدأ بلحام المقاومات (R1, R2) في مواضعها المخصّصة على لوحة PCB.
2. بعد ذلك، ركّب المكثّفات السيراميكية (C1, C4) ومكثّفات البوليستر (C2, C3). تأكّد من الاتجاه قبل اللحام.
3. الحِم المكثّف 100uf من نوع point solution (C6) في مكانه.
4. ركّب الترانزستورات (Q1, Q2, Q3) بعناية، مع التأكّد من تحديد القطبية الصحيحة.
5. ثبّت المقاومة المتغيرة 100 أوم (RW) على اللوحة واضبطها وفق حساسية الكشف التي تفضّلها.
6. وصّل الصفّارة (LS1) بالدارة، فهي ستنبّهك عند كشف المعدن.
7. بعد تركيب جميع المكوّنات، وصّل مصدر طاقة واضبط المقاومة المتغيرة حتى يبدأ الكاشف بالعمل بشكل صحيح.
8. اختبر الكاشف بوضع جسم معدني قرب الحسّاس واستمع إلى صوت الصفّارة.

ملخّص المنتج

تقدّم مجموعة كاشف المعادن اليدوية هذه أسلوبًا عمليًا لتعلّم الإلكترونيات وكشف المعادن. وبفضل مكوّناتها الأساسية مثل المقاومات والمكثّفات والترانزستورات والصفّارة، تتيح لك هذه المجموعة بناء كاشف معادن فعّال يكشف الأجسام اعتمادًا على التذبذب عالي التردد. إنها مثالية للهواة والطلاب وكل المهتمين بالإلكترونيات اليدوية (DIY). المكوّنات المرفقة سهلة التجميع، وتضمن تعليمات البناء المفصّلة أن تكون عملية التعلّم ممتعة ومفيدة في آن.
